Despre proiect

Două lucrări, o singură navă, un simulator

Proiect de diplomă realizat la Academia Navală „Mircea cel Bătrân” din Constanța, Facultatea de Inginerie Marină, specializarea Electromecanică Navală, sub îndrumarea Conf.univ.dr.ing. Florin Postolache.

Studiul de caz este nava ARISTOS I — un LNG Carrier modern construit de Hyundai Heavy Industries în 2020, cu propulsie dual-fuel WinGD 5X72DF și sistem de conținere a mărfii GTT Mark III Flex. Două lucrări complementare acoperă instalația de propulsie și instalația de producere a aburului.

Contribuția centrală a echipei: un simulator 3D al navei și al instalațiilor de la bord, dezvoltat în Blender, Unity și C#, cu transpunere în realitate virtuală — un instrument didactic pentru formarea viitorilor ofițeri mecanici.

5X72DFMotor dual-fuel WinGD

15.000kg abur / oră capacitate boilere

11,68 MWputere utilă sistem hibrid abur

20panouri 3D dinamice

6scenarii de antrenament

VRtranspunere în realitate virtuală

Simulatorul 3D · VR

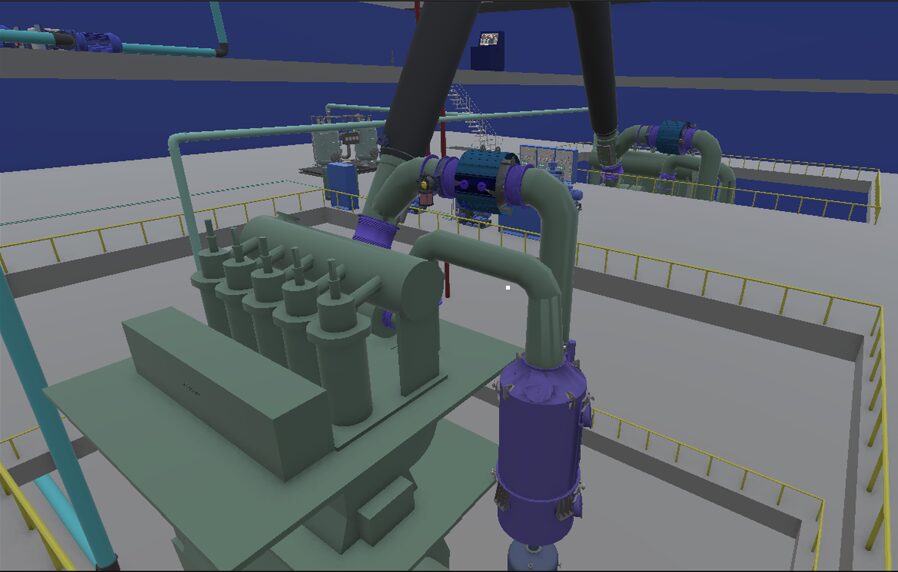

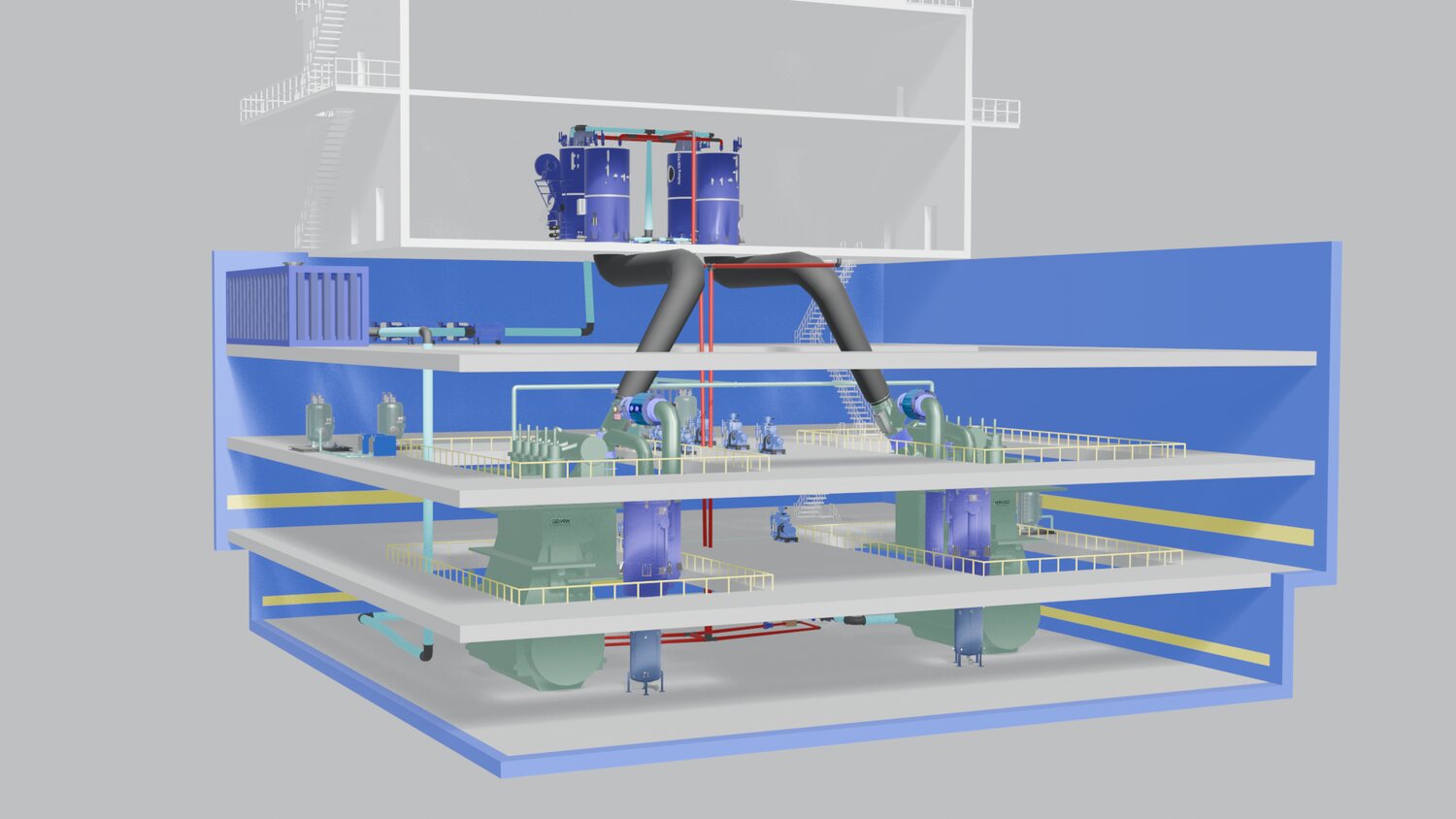

Sala mașinilor, recreată digital

Simulatorul reproduce comportamentul funcțional al instalației de propulsie și al instalației de abur: logica de control BMCS, schema lead-lag Master/Slave, dinamica boilerelor și economizoarelor, gestionarea pompelor și răspunsul la condiții de alarmă.

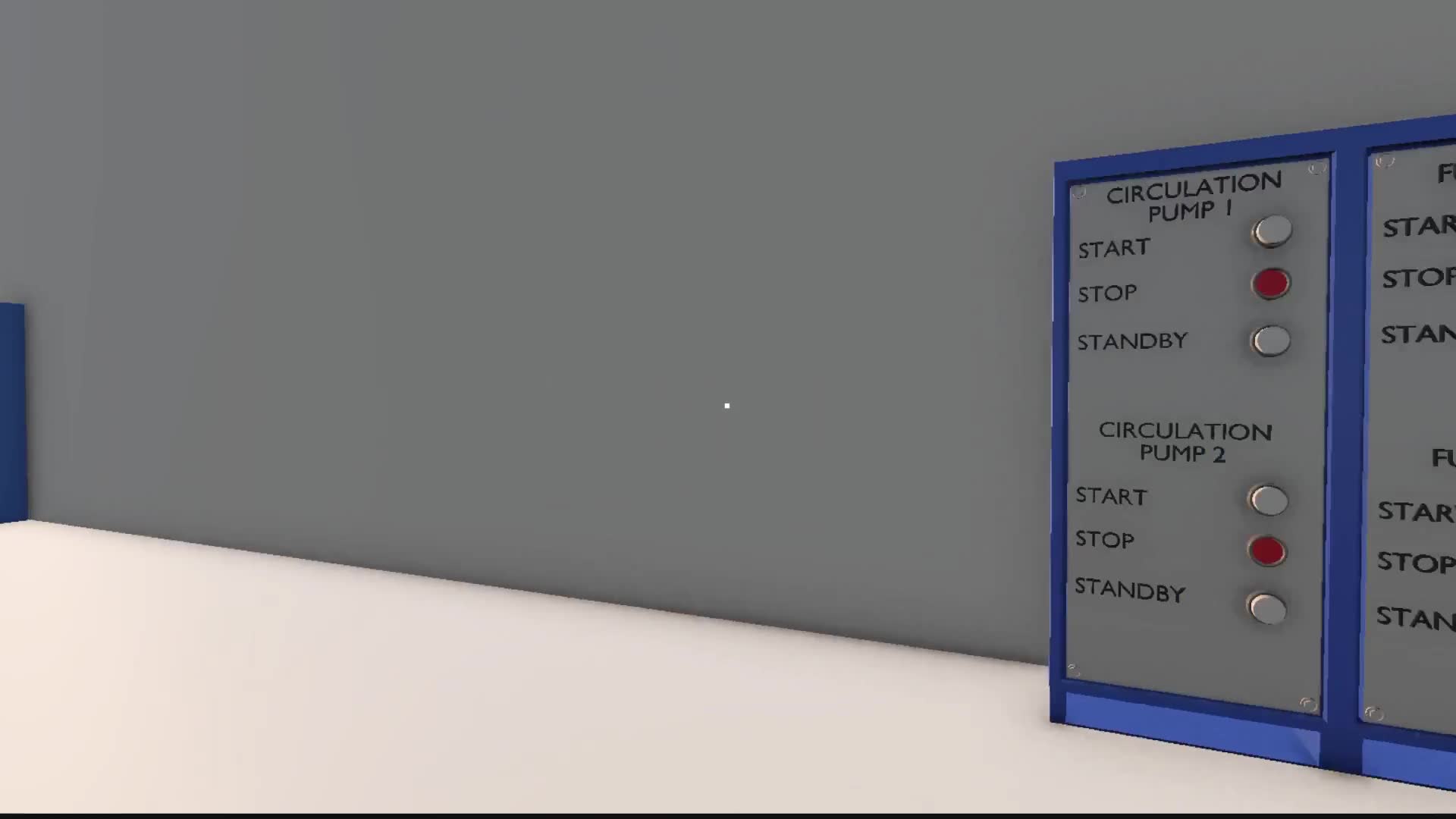

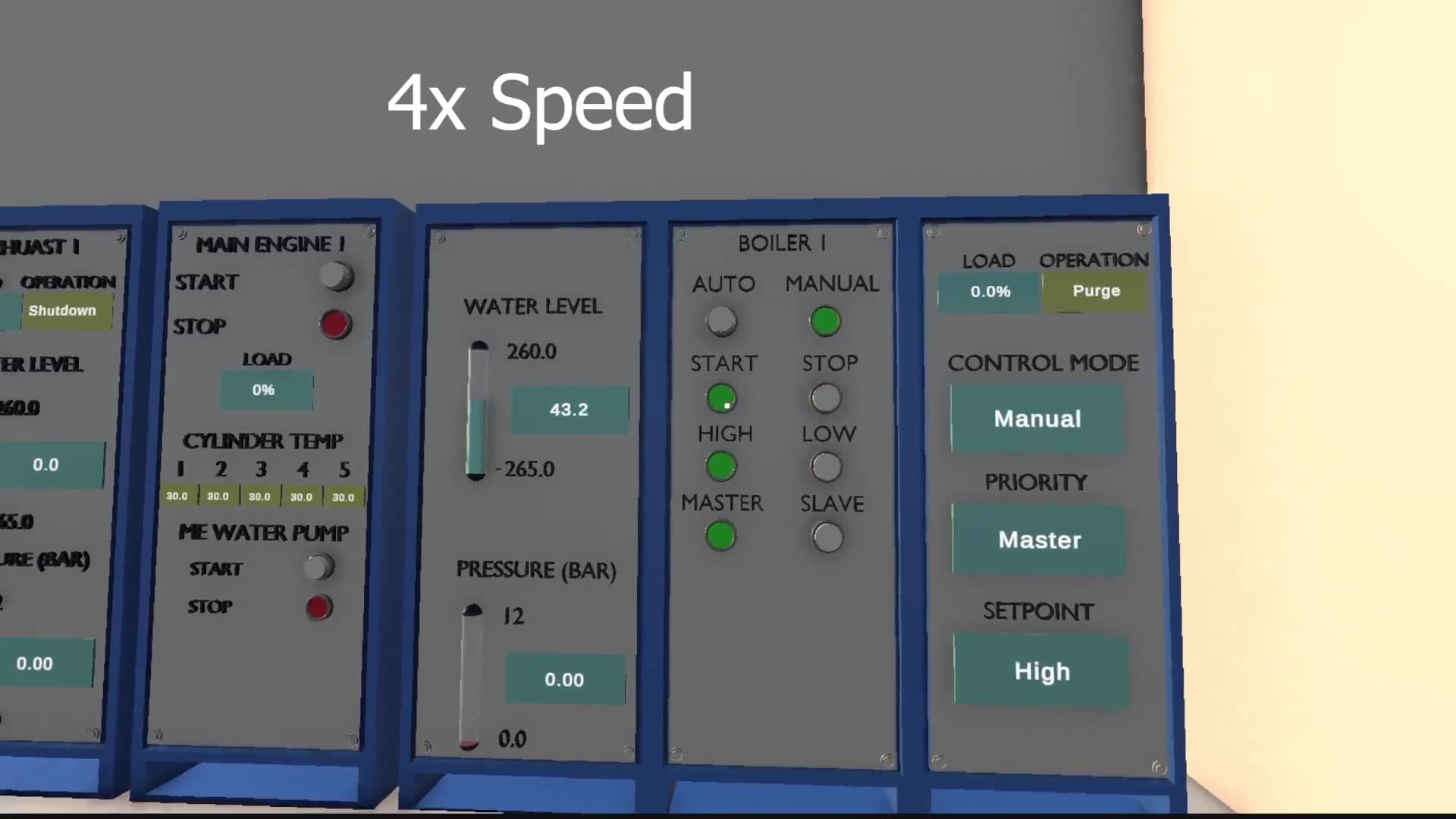

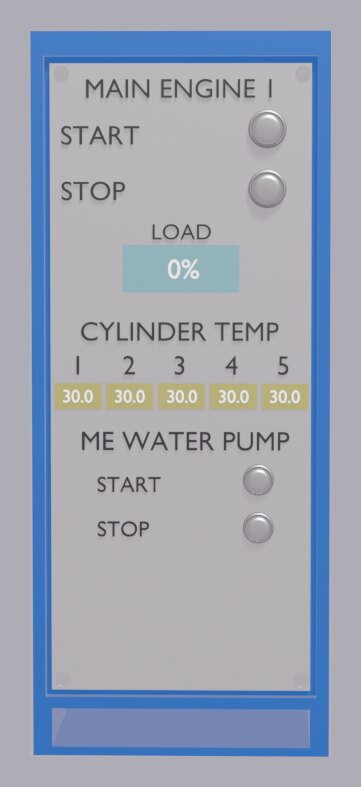

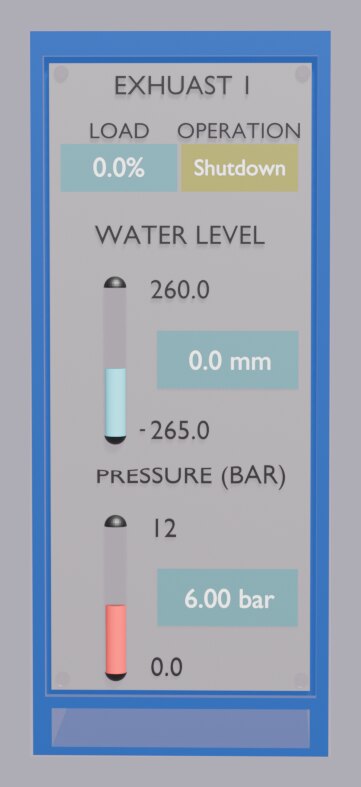

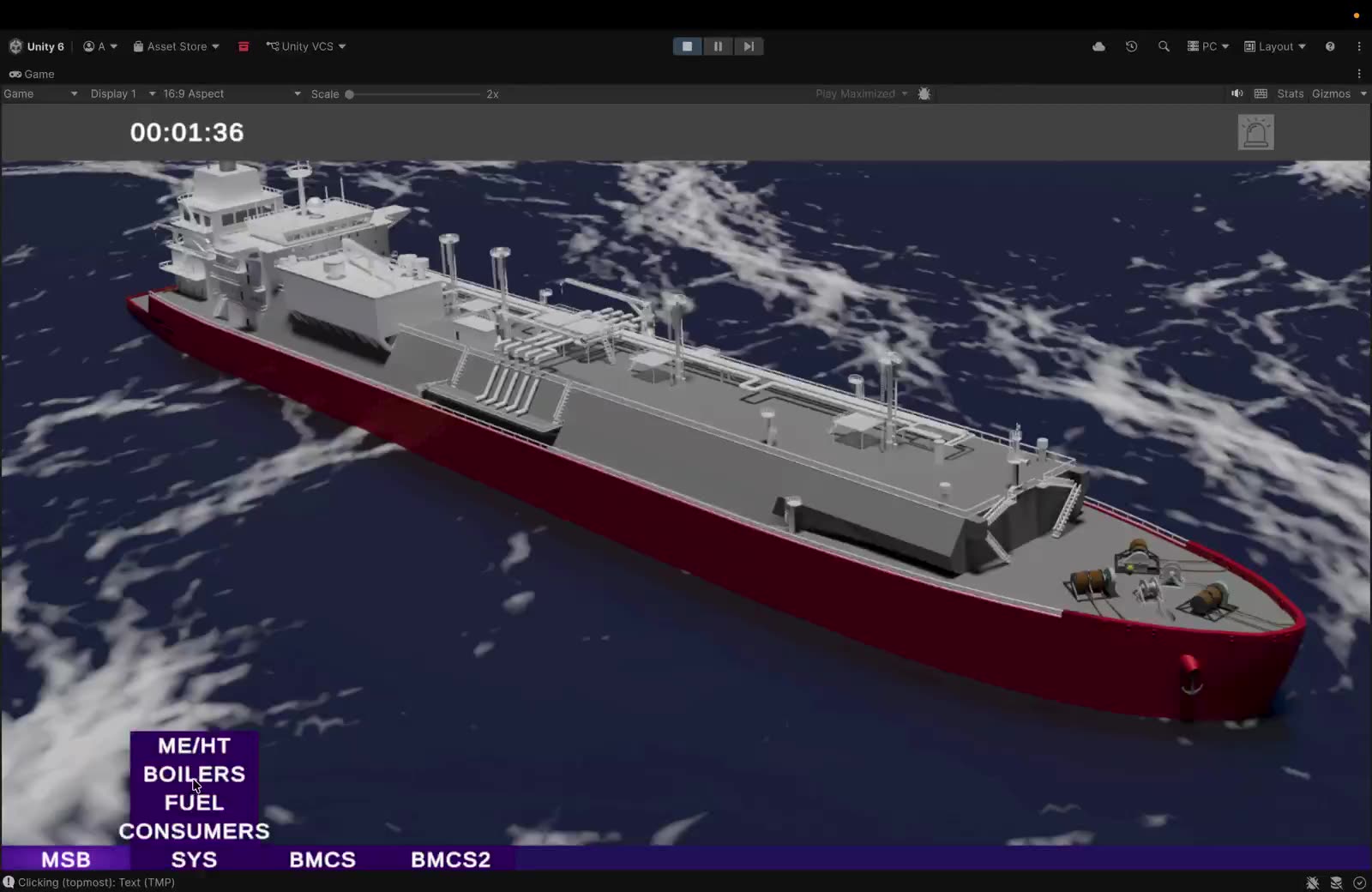

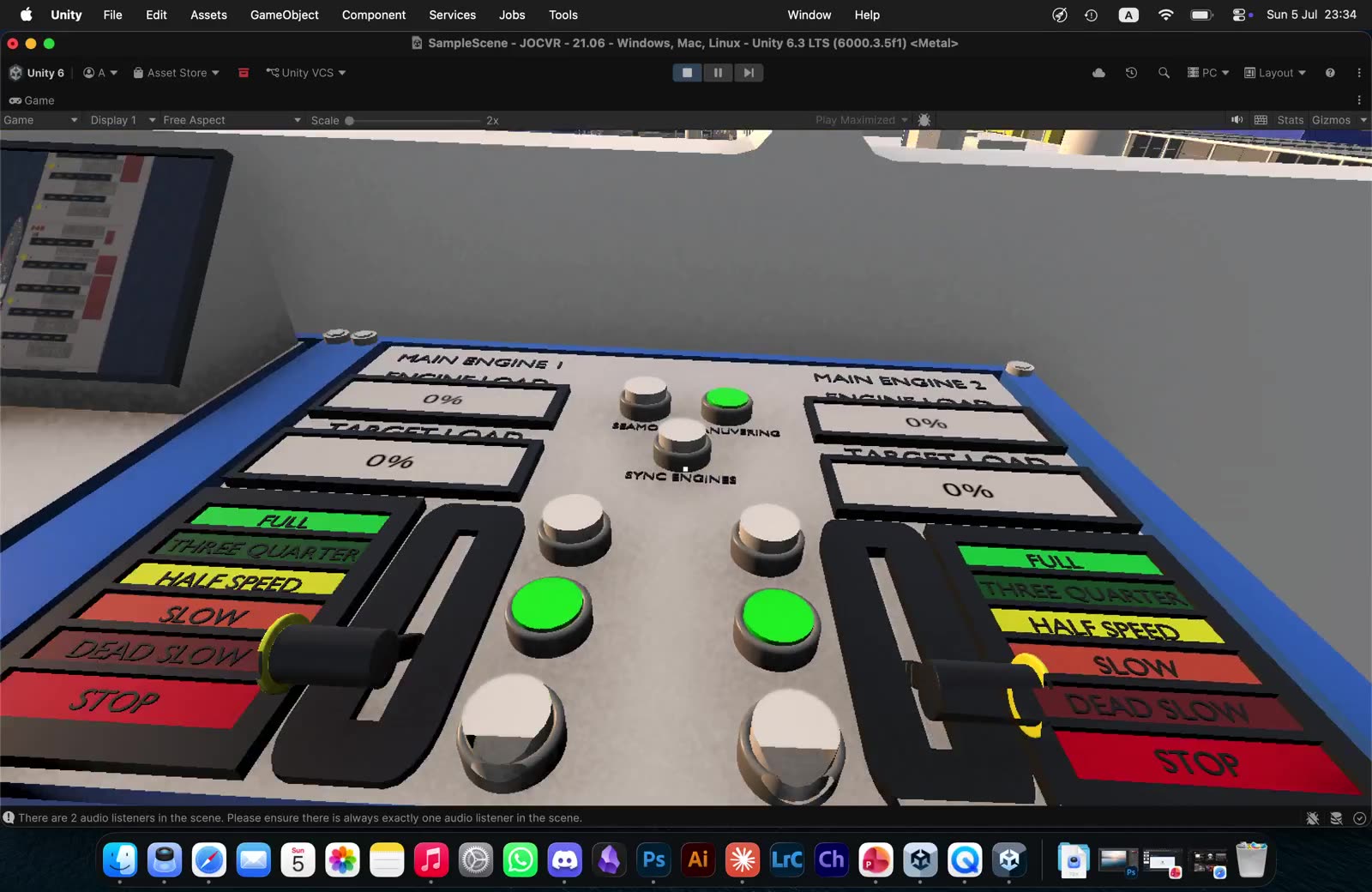

Panourile 3D dinamice sunt sincronizate în timp real cu motorul de simulare, iar scenariile structurate de antrenament acoperă operațiuni reale de la bord — de la preîncălzirea motorului până la plecarea navei din port.

BlenderUnity 3DC# / Visual StudioRealitate Virtuală

Lucrările de diplomă

Cercetarea din spatele simulatorului

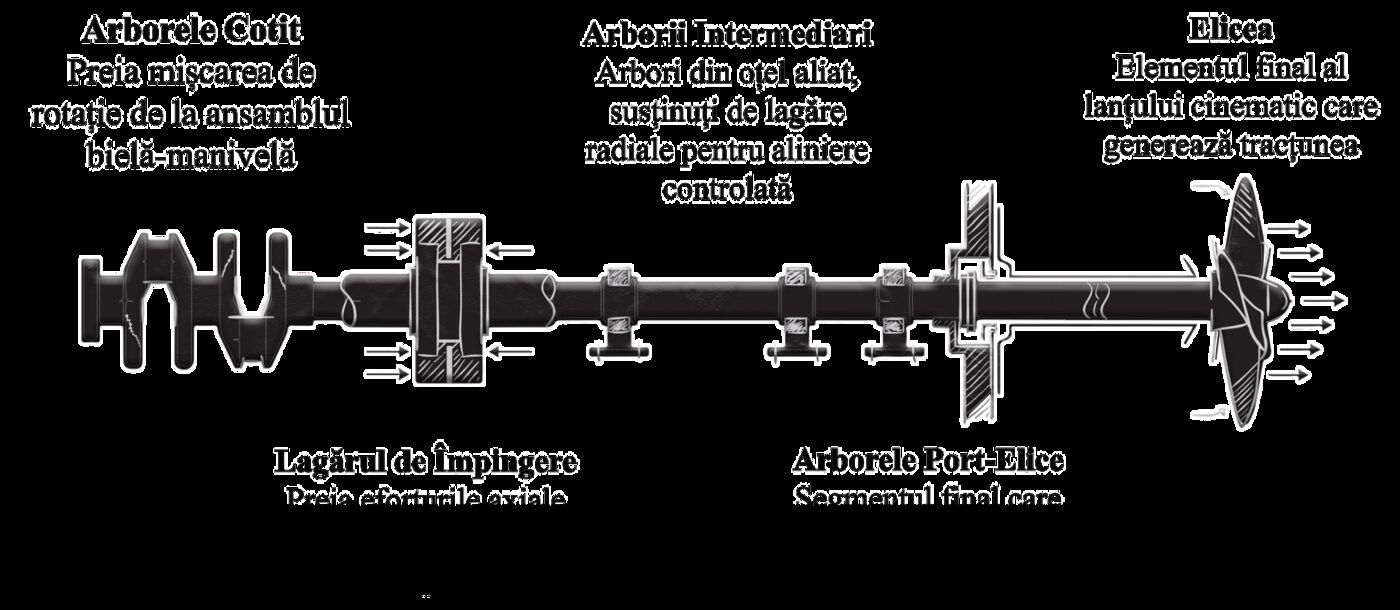

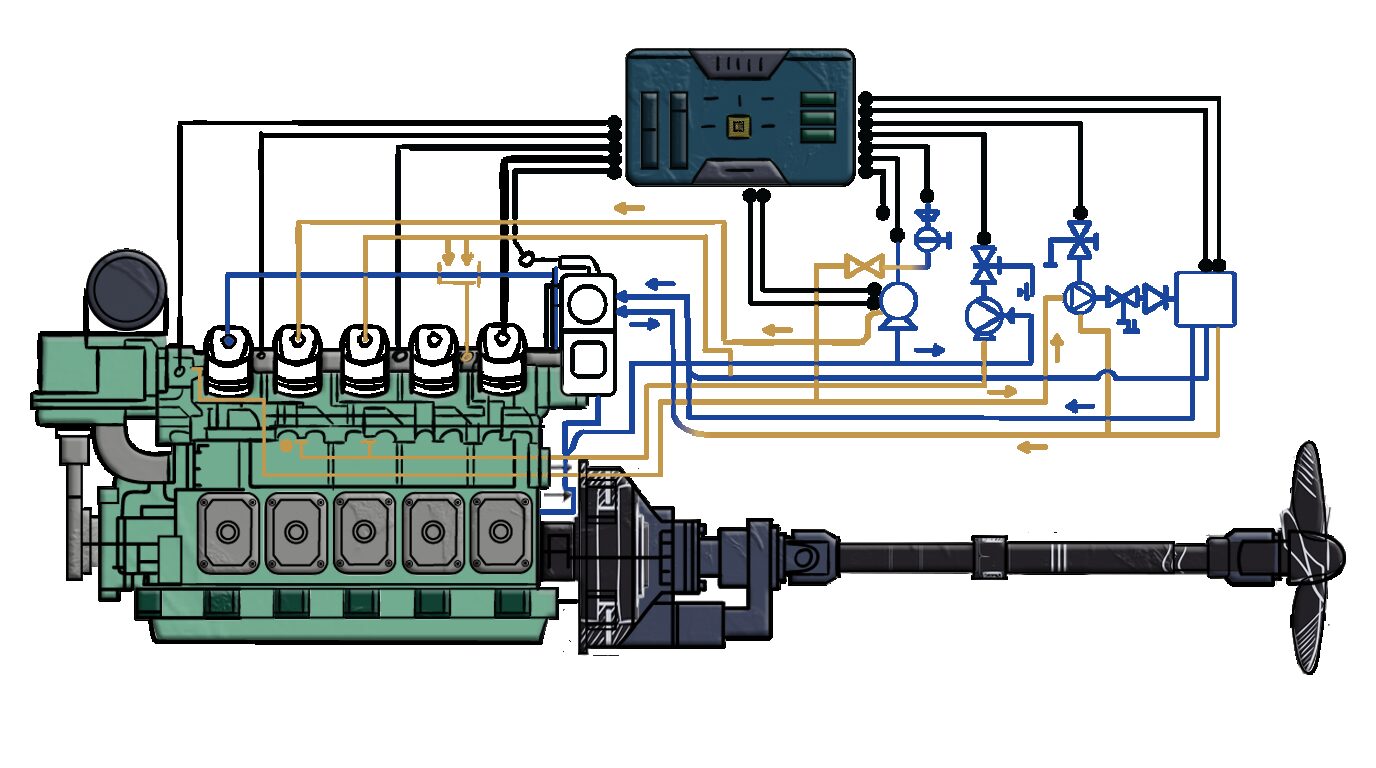

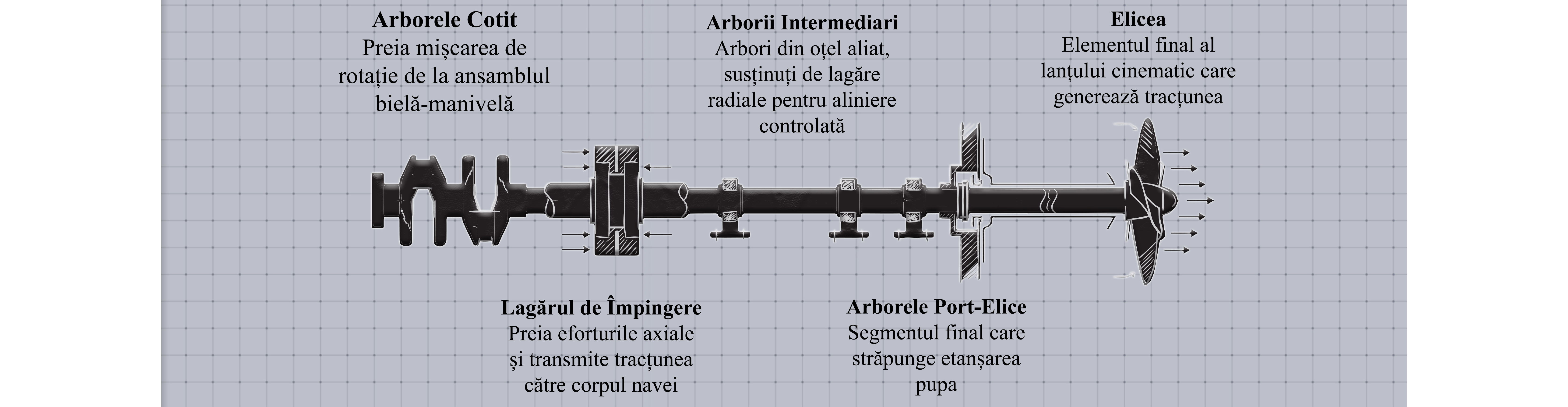

Schema instalației de propulsie: motor principal, linie de arbori și elice

Bogdan-Andrei Dințică

Proiectarea și Operarea Instalației de Propulsie a unei Nave pentru Transport Mărfuri Lichide LNG

Analiza integrată a instalației de propulsie a unui LNG Carrier modern — de la alegerea navei de referință până la operarea, alarmarea și protecția instalației.

Dimensionarea motorului, liniei de arbori, lagărelor și elicei
Calculul rezistenței la înaintare și al forței de împingere
Operare, alarmare și protecție — motor dual-fuel WinGD

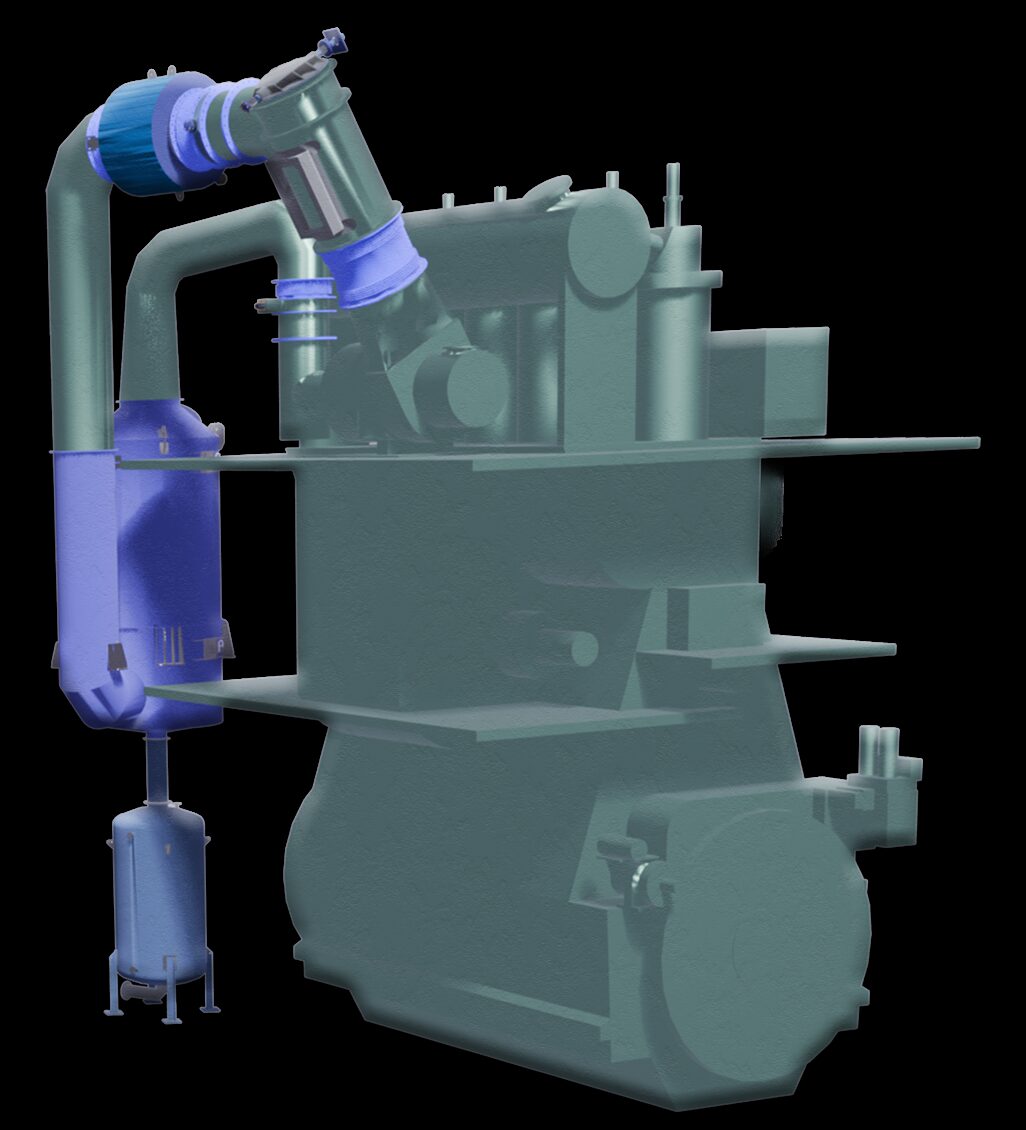

Modelarea 3D și simularea instalației în mediu virtual

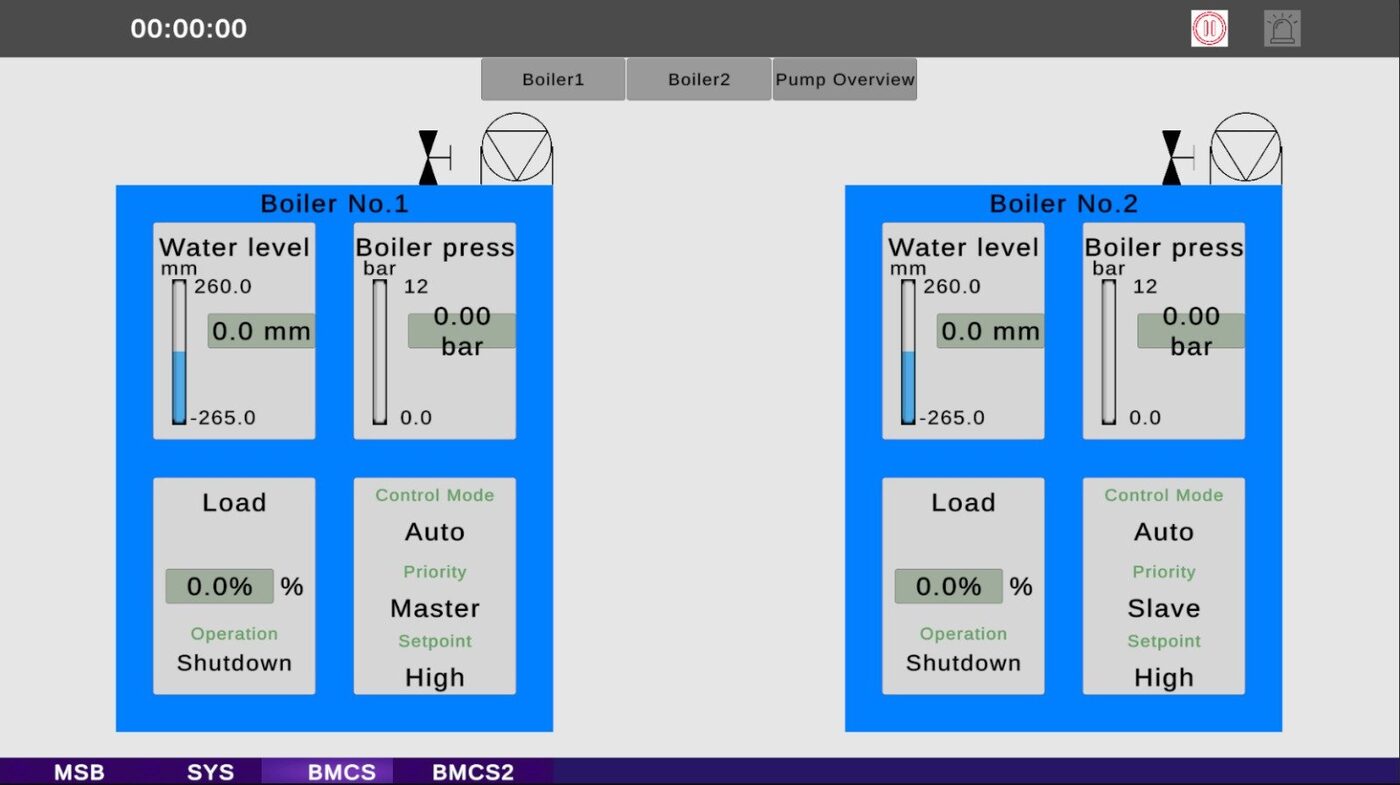

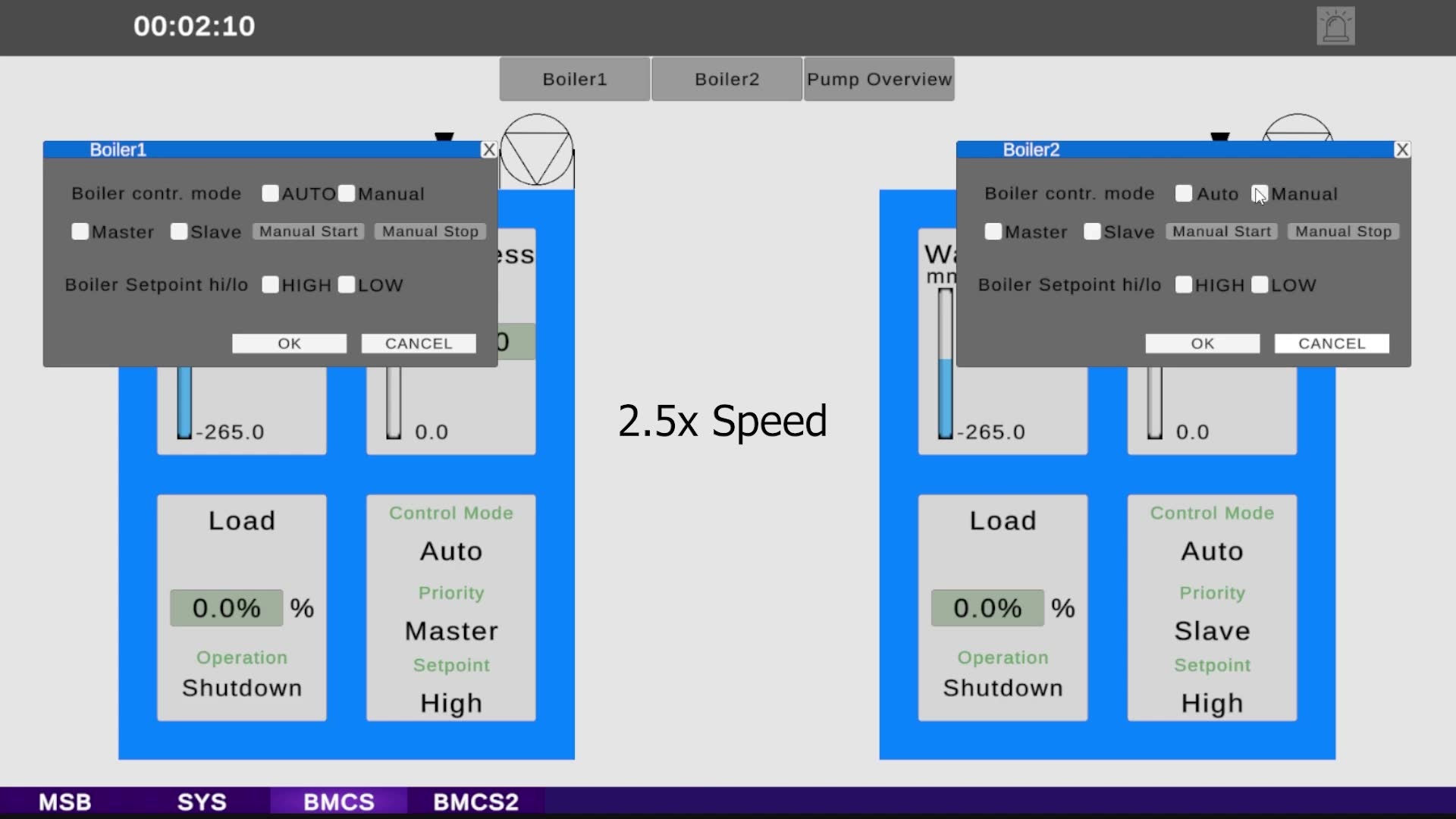

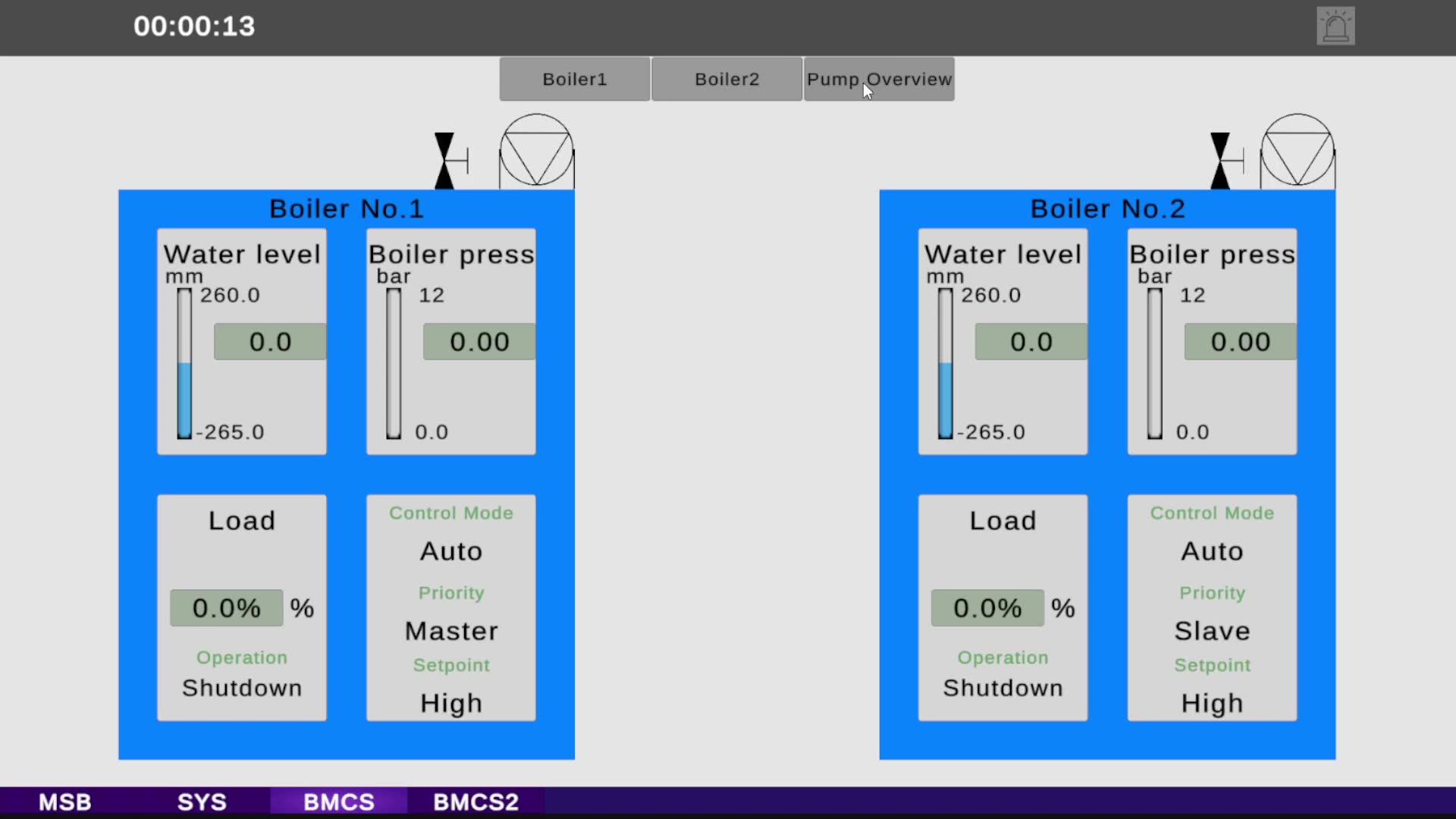

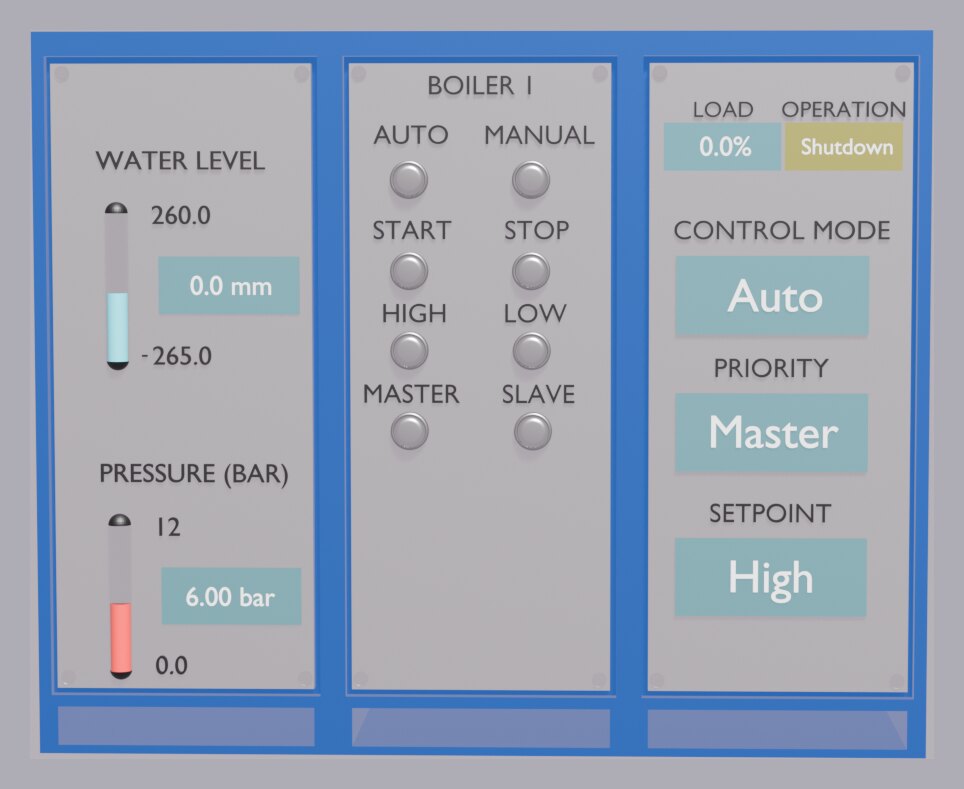

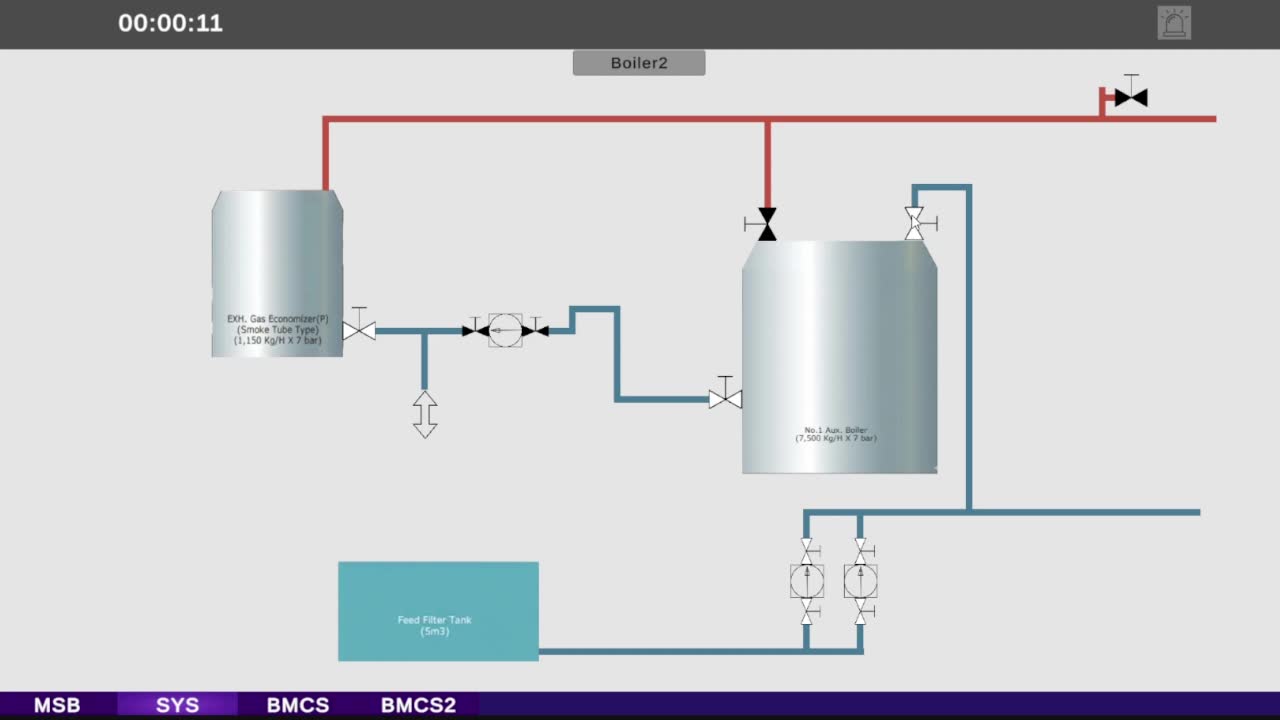

Panoul de control al boilerelor auxiliare în simulatorul 2D

Viorel Chihaia

Proiectarea și Operarea Instalației de Producere a Aburului la o Navă LNG-Carrier

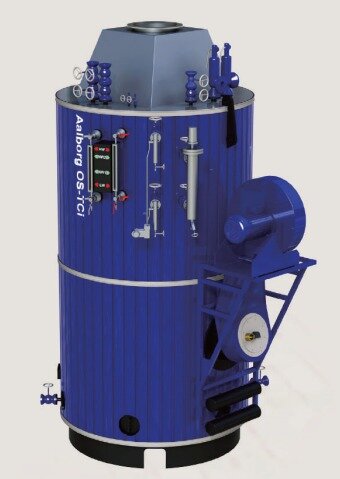

Proiectarea termodinamică și operarea instalației de abur: două boilere auxiliare Aalborg OS-TCi și două economizoare cu gaze de evacuare Aalborg XS-7V, cu abur saturat la 7,0 bar.

Bilanț energetic complet — randament termic 79,1%
Putere utilă totală a sistemului hibrid: ≈ 11,68 MW

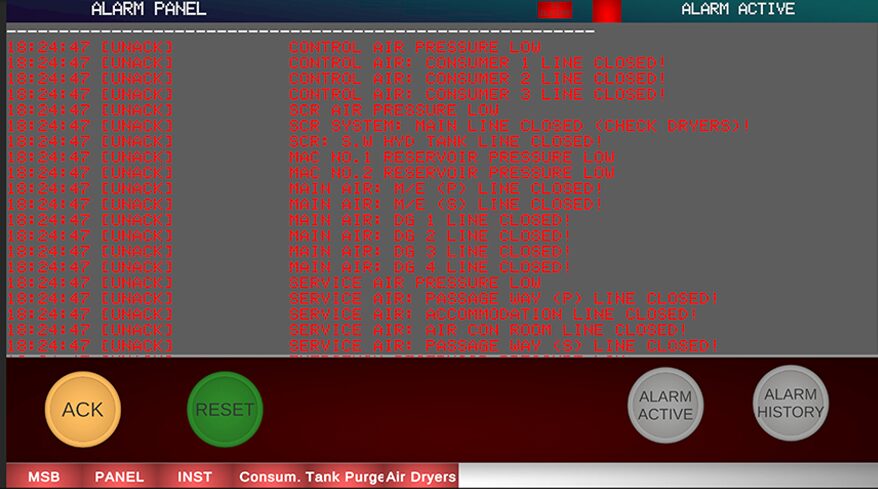

Arhitectura BMCS, matricea de alarme și protecțiile automate

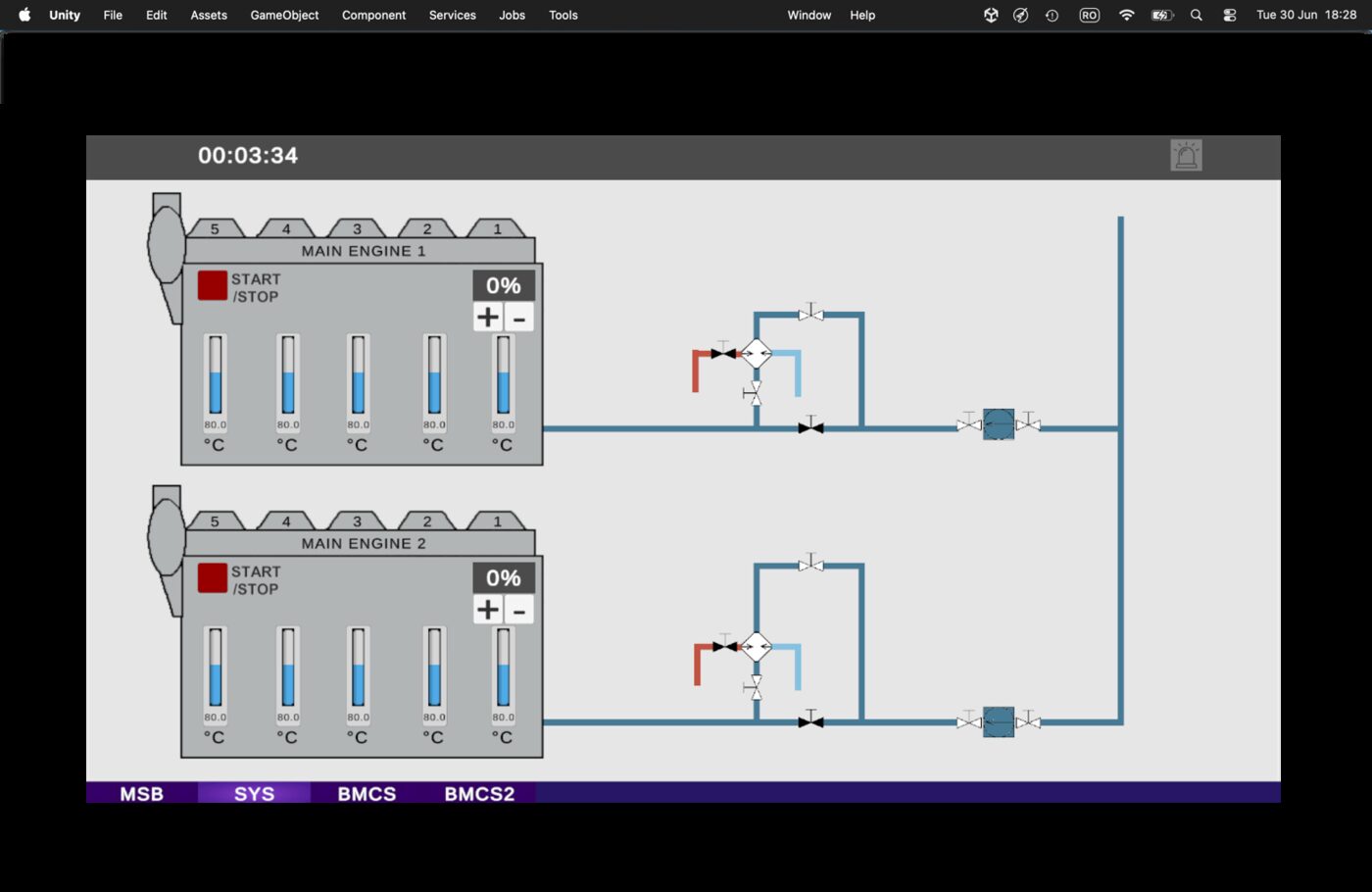

Simulator 2D cu integrare 3D și transpunere în VR

Funcționalități

Ce poate simulatorul

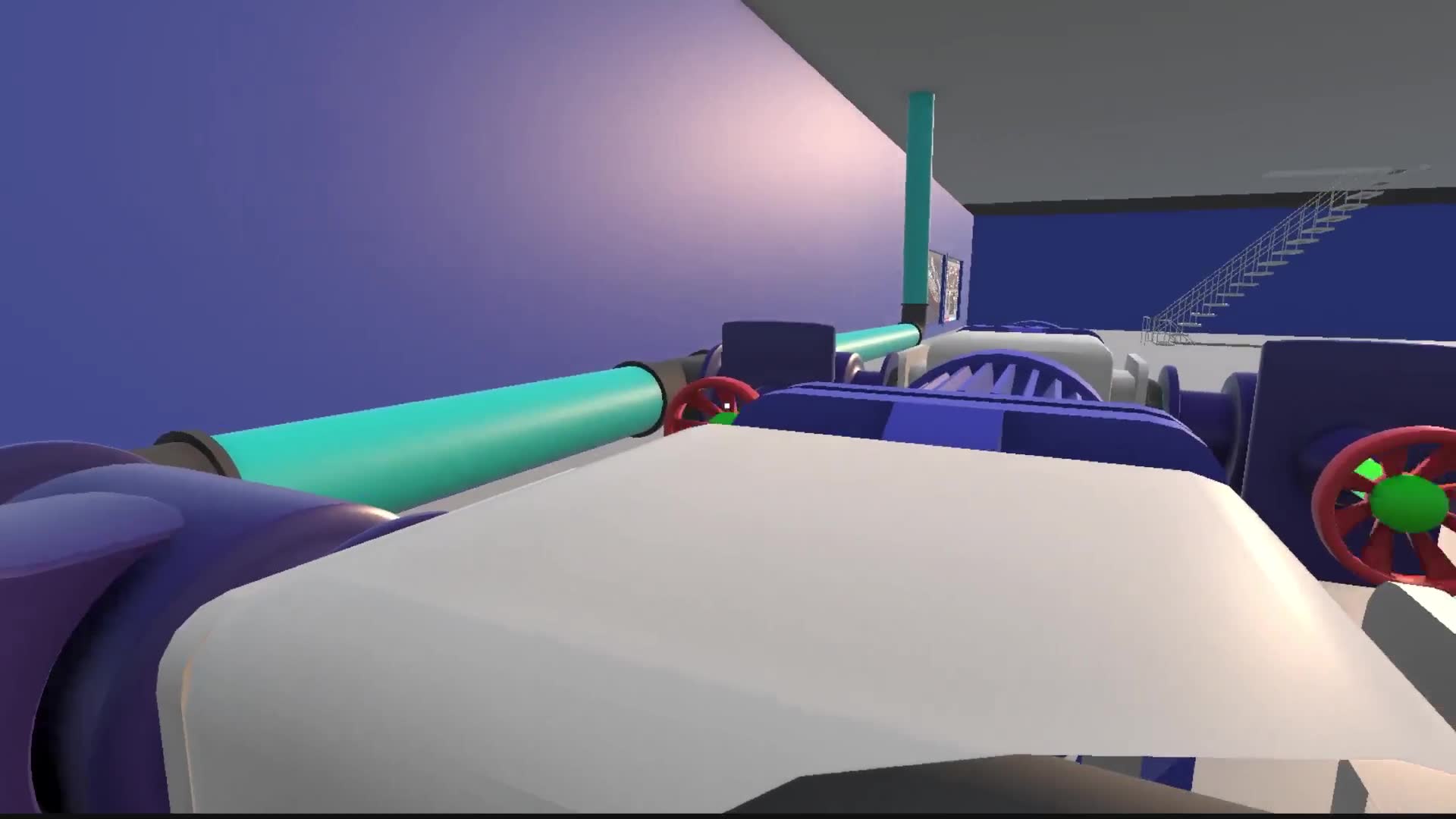

Modelare 3D în Blender

Nava, sala mașinilor și toate componentele instalațiilor, modelate tridimensional la scară, cu exterior și interior explorabile.

Motor de simulare Unity + C#

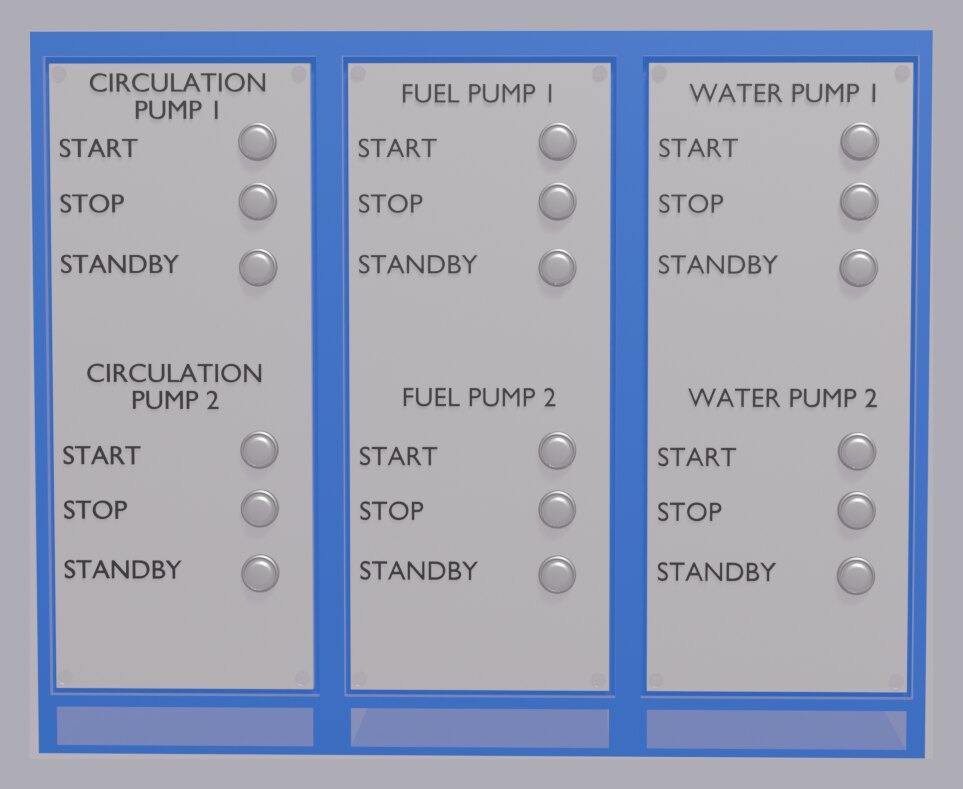

Logica de control reprodusă cu fidelitate matematică: dinamica boilerelor, gestionarea pompelor, schema lead-lag Master/Slave cu mecanisme anti-cycling.
